Dilataties

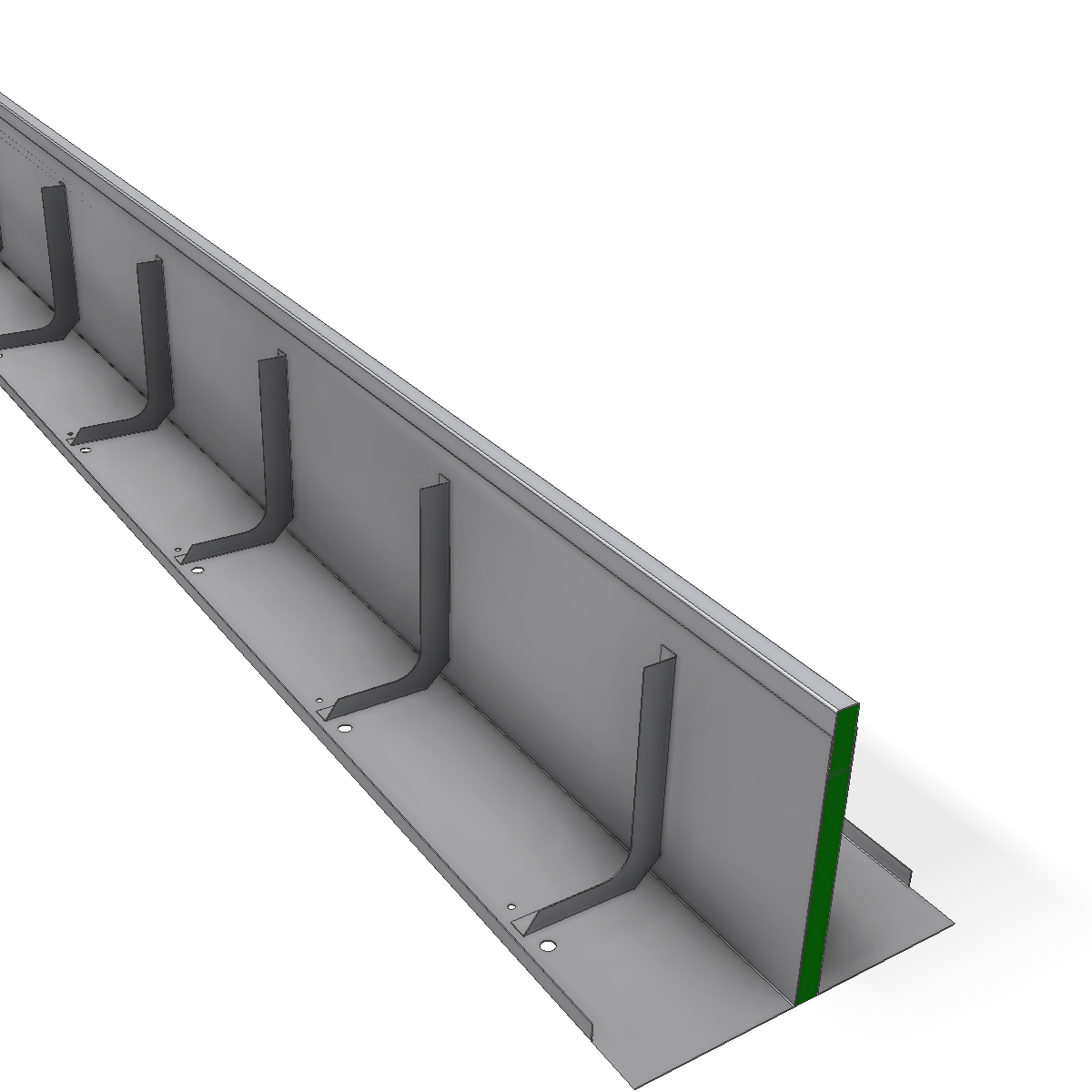

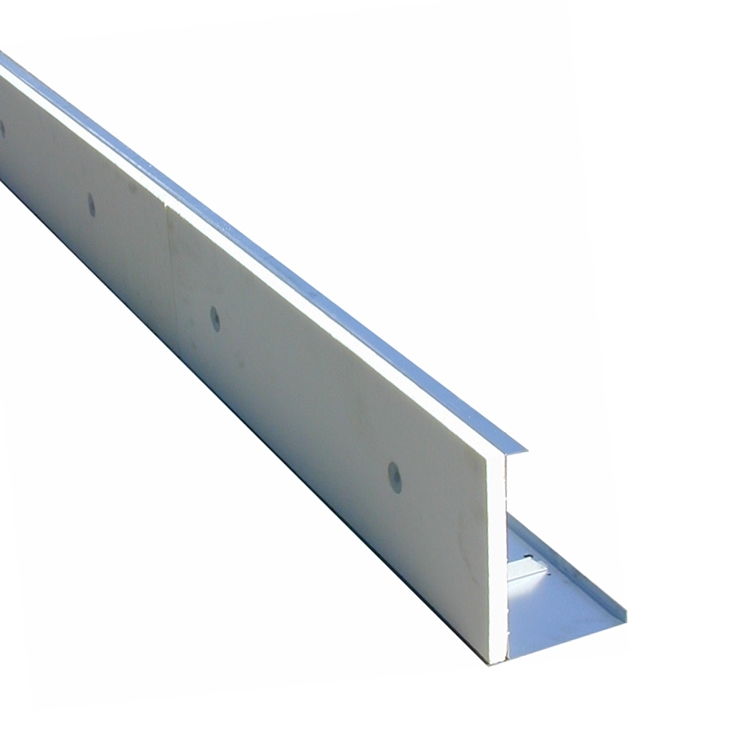

De RT verloren dilatatiebekisting wordt ingezet bij het maken van een dilatatie in een vloerveld.

Het RT-element is aan beide zijden opgebouwd uit gezet plaatstaal met verstijvingsribben en daartussen een dilatatievoeg uit 20 mm polystyreen (afwijkende voegbreedte op aanvraag). Hierdoor is het RT-element zelfdragend tot een hoogte van 500 mm.

De zijdelingse betondruk op het element wordt opgevangen door het gewicht van het beton op de voetplaat en de verstijvingsribben. Het RT-element hoeft dus enkel tegen verschuiven te worden gefixeerd op de werkvloer. Door toepassing van het RT-element kunnen beide delen van een gedilateerde vloer in één keer gestort worden.

De standaardlengte van de RT-elementen is 2250 mm. Om de elementen in de lengte te koppelen zijn er aan één zijde verbindingsstrippen aangebracht. Voor hoekverbindingen zijn speciale elementen leverbaar met haakse koppelstrips.

Het RT-element is ook leverbaar met geïntegreerde dwarskrachtdeuvels. De gaten voor de glijbuizen worden op de gewenste hart-op-hart-afstanden gemaakt en de deuvels en glijbuizen worden los meegeleverd.

Aandachtspunt: de standaard uitvoering is voorzien van een uitneembare metalen voeglijst type T2. Op verzoek is het RT-element ook leverbaar als type T4. Type T4 is geschikt voor gebruik in combinatie met hoeklijnen (hoeklijnen optioneel leverbaar).

De RTL verloren dilatatiebekisting wordt ingezet bij het maken van een dilatatie in een vloerveld.

Het RTL-element is aan één zijde opgebouwd uit gezet plaatstaal met verstijvingsribben. Hierop is een 20 mm dikke polystyreenplaat gemonteerd (afwijkende voegbreedte op aanvraag). Het RTL-element wordt toegepast bij vloeren die in twee fasen gestort worden. De eerste stort dient altijd aan de zijde van de voetplaat te zijn.

Hiermee is het RTL-element zelfdragend tot een hoogte van 500 mm. De zijdelingse betondruk op het element wordt opgevangen door het gewicht van het beton op de voetplaat en de verstijvingsribben. Het RTL-element hoeft dus enkel tegen verschuiven te worden gefixeerd op de werkvloer.

De standaardlengte van de RTL-elementen is 2250 mm. Voor hoekverbindingen zijn speciale elementen leverbaar met haakse koppelstrips. Het RTL-element is ook leverbaar met geïntegreerde dwarskrachtdeuvels of met doorstekende isolatie. De gaten voor de glijbuizen worden op de gewenste hart-op-hart-afstanden gemaakt en de deuvels en glijbuizen worden los meegeleverd.

Aandachtspunt: de standaard uitvoering (met omgezette plaat aan bovenzijde) is niet geschikt voor monolitisch afgewerkte vloeren.

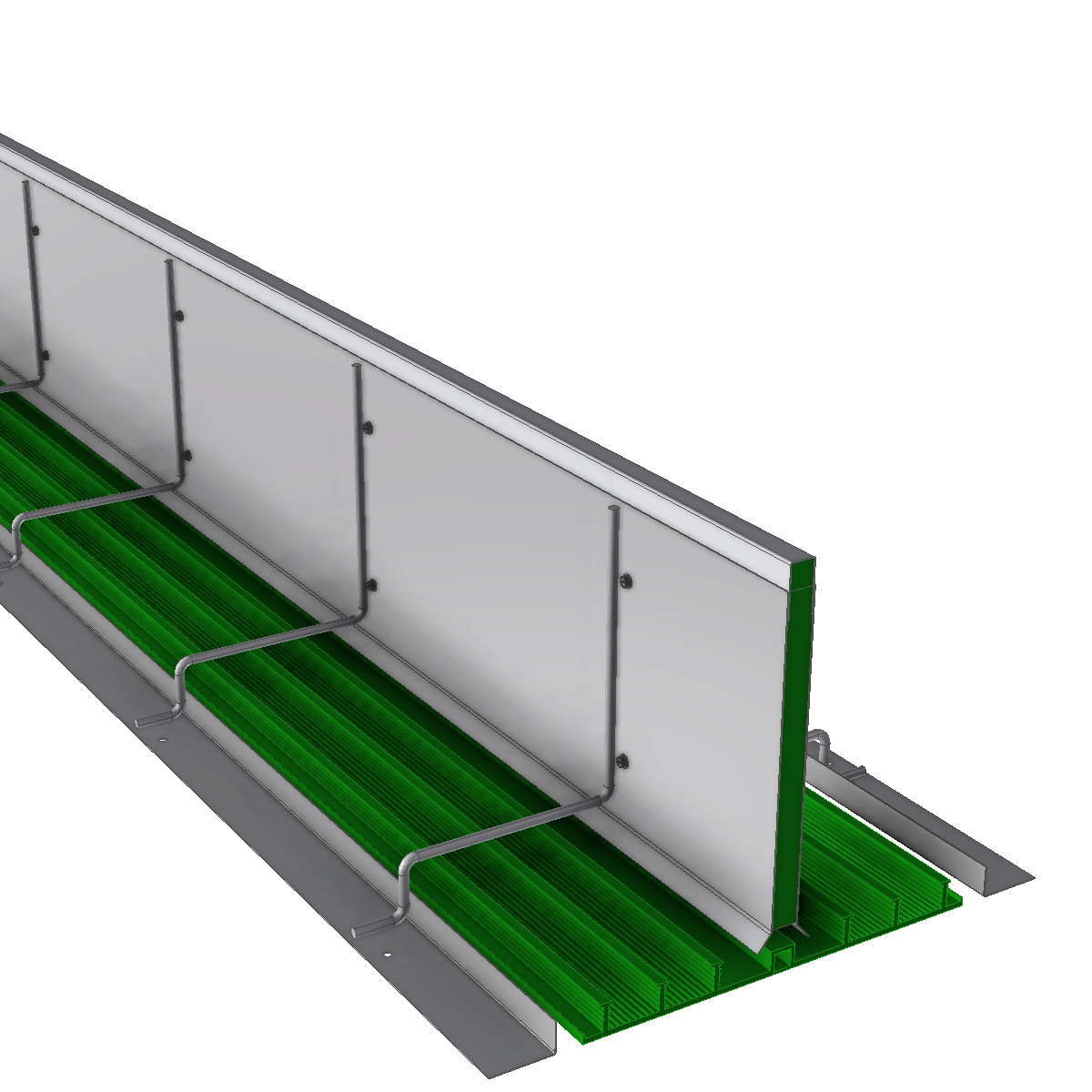

De DFA verloren dilatatiebekisting voor buitenliggende-dilatatie voegenbanden.

De DFA-elementen worden ingezet bij vloerdilataties die waterdicht worden gemaakt door middel van buitenliggend dilatatievoegenband (bijvoorbeeld voegenband AF). Het DFA-element is aan beide zijden opgebouwd uit gezet plaatstaal met aangelaste poten waartussen de voegenband geplaatst wordt.

De vorm en afmetingen van de poten zijn afhankelijk van de maat voegenband en de vloerhoogte. Bij de standaard DFA uitvoering is de v-maat passend tot een voegenband-breedte van maximaal 320 mm. Indien de toegepaste voegenband breder is dan 320 mm dient u dit specifiek bij uw bestelling op te geven.

Om de elementen in de lengte te koppelen zijn er aan één zijde verbindingsstrippen aangebracht. Hoeken of andere verbindingen zijn volgens specificatie leverbaar. De DFA-elementen zijn ook leverbaar met voorgemonteerde dwarskrachtdeuvels.

De standaard uitvoering is voorzien van een uitneembare metalen voeglijst type T2. Het DFA-element is ook leverbaar als type T4. Type T4 is geschikt voor gebruik in combinatie met hoeklijnen.

Door toepassing van het DFA-element kunnen beide delen van een gedilateerde vloer in één keer gestort worden.

Aandachtspunt: voegenbanden, deuvels en/of hoeklijnen dienen separaat besteld te worden.

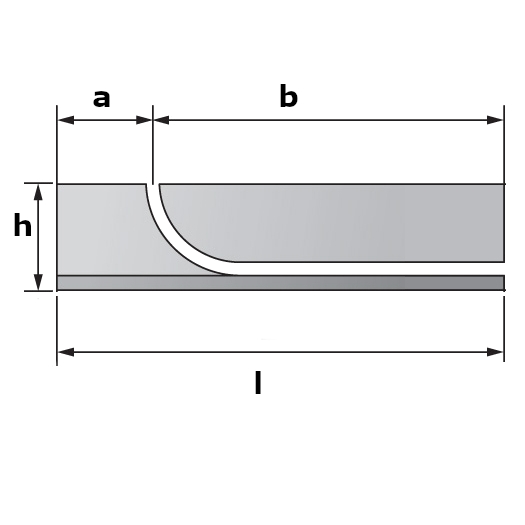

Hoekafbuiging voor de DFA verloren dilatatiebekisting voor buitenliggende-dilatatie voegenbanden. Deze worden toegepast daar waar de dilatatievoegenband wordt omgezet naar de wand.

De vorm en afmetingen van de poten zijn afhankelijk van de maat voegenband en de vloerhoogte. Bij de standaard DFA uitvoering is de v-maat passend tot een voegenband-breedte van maximaal 320 mm. Indien de toegepaste voegenband breder is dan 320 mm dient u dit specifiek bij uw bestelling op te geven.

Om de elementen in de lengte te koppelen zijn er aan één zijde verbindingsstrippen aangebracht. De standaard DFA uitvoering is voorzien van een uitneembare metalen voeglijst type T2. Het DFA-element is ook leverbaar als type T4. Type T4 is geschikt voor gebruik in combinatie met hoeklijnen.

Aandachtspunt: voegenbanden" deuvels en/of hoeklijnen dienen separaat besteld te worden.

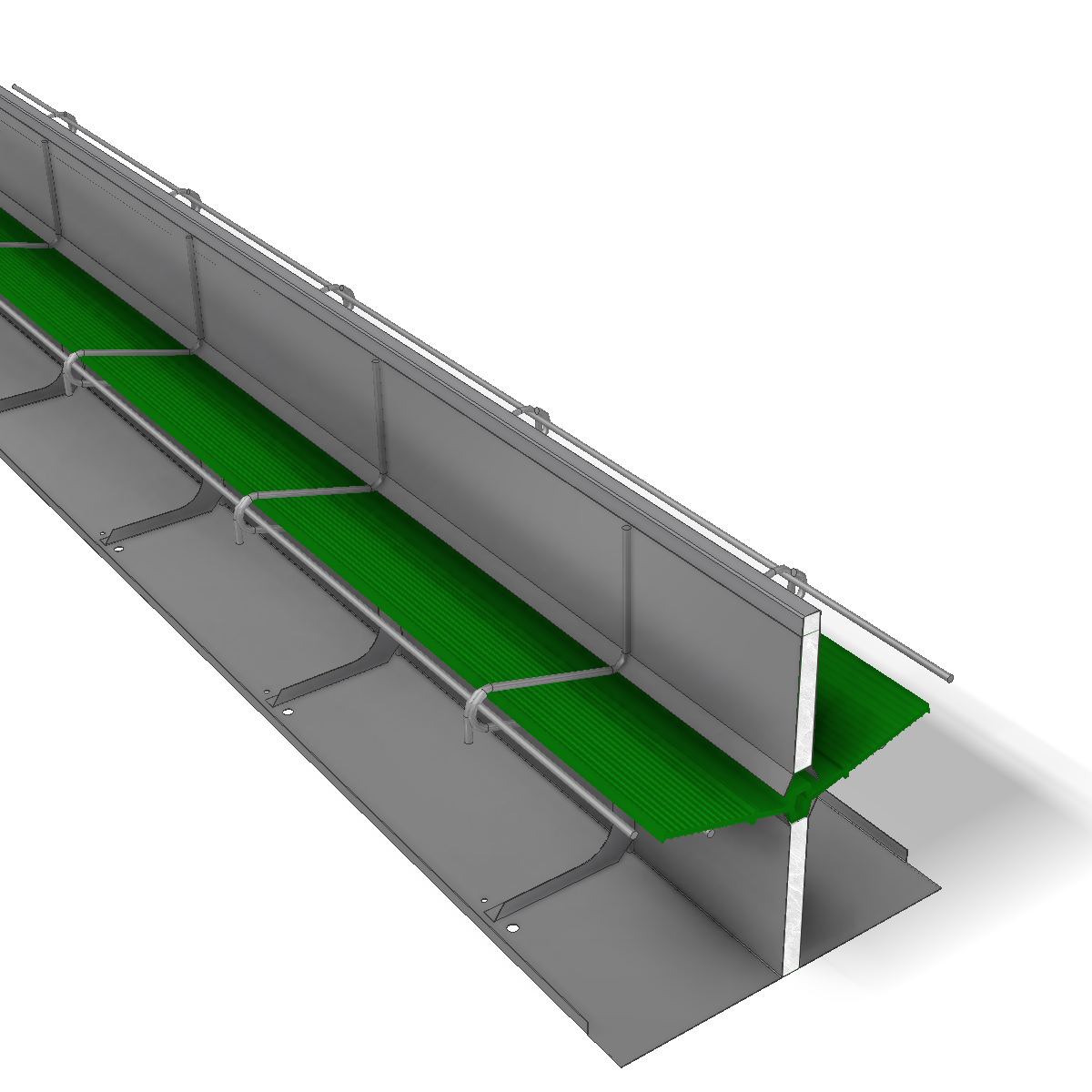

DFI verloren dilatatiebekisting bij toepassing van binnenliggende dilatatie voegenbanden. DFI wordt ingezet bij vloerdilataties die waterdicht worden gemaakt door middel van binnenliggende dilatatievoegenband (bijvoorbeeld Voegenband type D).

Het DFI-element bestaat uit twee op elkaar gestapelde delen. Beide delen zijn opgebouwd uit gezet staalplaat met verstijvingsribben en een aangelast frame waartussen de voegenband opgesloten wordt. De in te storten slabben van de voegenband liggen hierbij in een hoek van 15 graden, waardoor insluiting van lucht tijdens het storten voorkomen wordt. De dilatatievoeg bestaat standaard uit 20 mm polystyreen (afwijkende voegbreedte op aanvraag).

Het DFI-element is zelfdragend. Het element hoeft dus enkel tegen verschuiven te worden vastgenageld op de werkvloer en de separate boven- en onderkant dienen met elkaar gekoppeld te worden d.m.v. vlechtdraad. Door toepassing van het DFI-element kunnen beide delen van een gedilateerde vloer in één keer gestort worden.

De standaardlengte van een DFI-element is 2250 mm. Om de elementen in de lengte te koppelen zijn er aan één zijde verbindingsstrippen aangebracht. Hoeken, kruisstukken, hoekafbuigingen of andere verbindingen zijn volgens specificatie leverbaar.

De standaard uitvoering is voorzien van een uitneembare metalen voeglijst type T2. Ook is het DFI-element als type T4 leverbaar. Type T4 is geschikt voor gebruik in combinatie met hoeklijnen.

Het DFI systeem is te gebruiken in combinatie met de Hakron binnenliggende voegenbanden" met geïntegreerde Hakron dwarskrachtdeuvels en/of hoeklijnen. Maatvoering en uitvoering in overleg.

Bij de standaard DFI uitvoering is de v-maat passend tot een voegenband-breedte van maximaal 320 mm. Indien de toegepaste voegenband breder is dan 320 mm dient u dit specifiek bij uw bestelling op te geven.

Aandachtspunten: Voegenbanden, deuvels en/of hoeklijnen dienen separaat besteld te worden.

Om inbouwproblemen te voorkomen is goede afstemming met constructeur en vlechter vóór de aanvang van het vlechtwerk noodzakelijk.

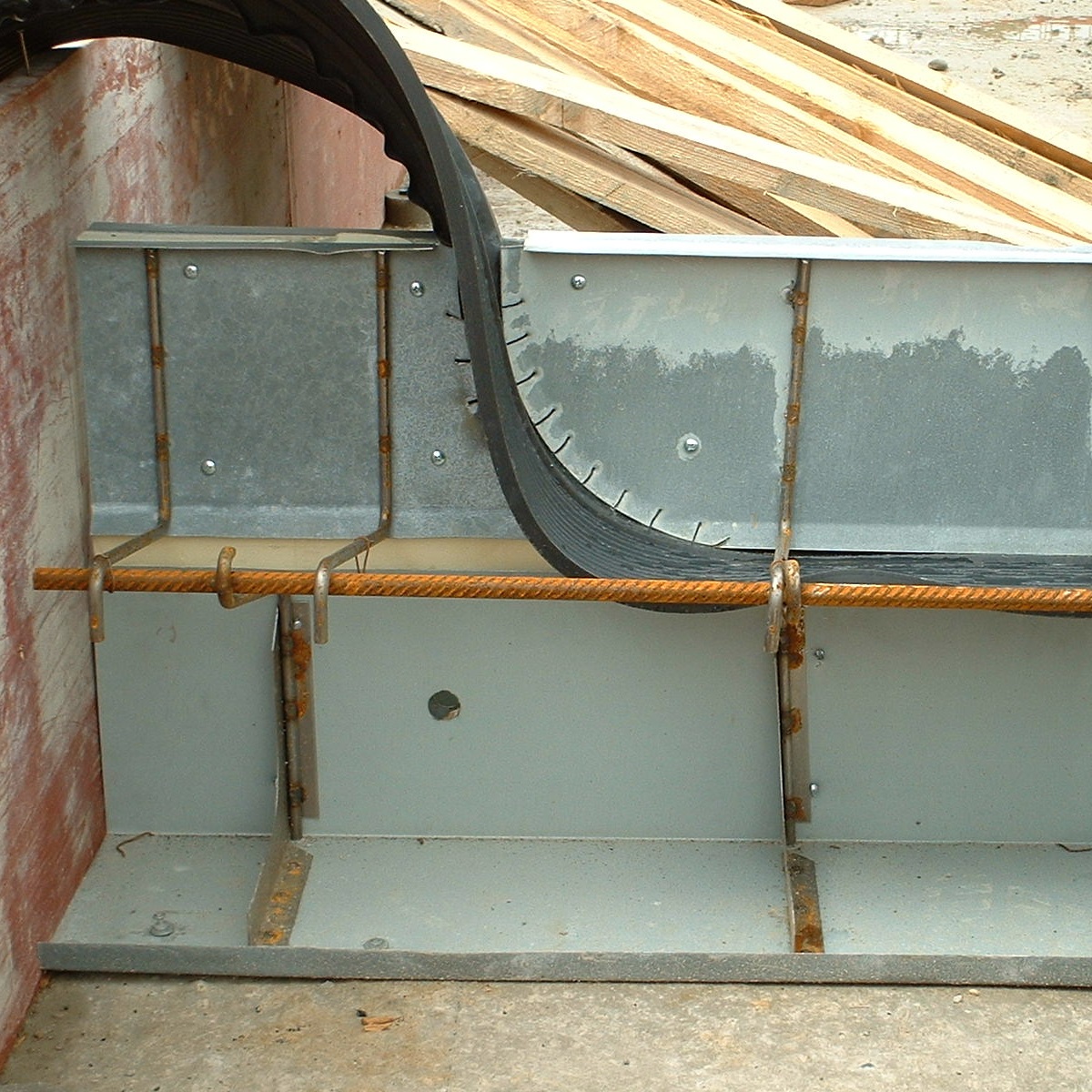

Hoekafbuiging voor de DFI verloren dilatatiebekisting voor binnenliggende-dilatatie voegenbanden. Deze worden toegepast daar waar de dilatatievoegenband wordt omgezet naar de wand.

Bij de standaard DFI uitvoering is de v-maat passend tot een voegenband-breedte van maximaal 320 mm. Indien de toegepaste voegenband breder is dan 320 mm is het van belang dit specifiek bij je bestelling op te geven.

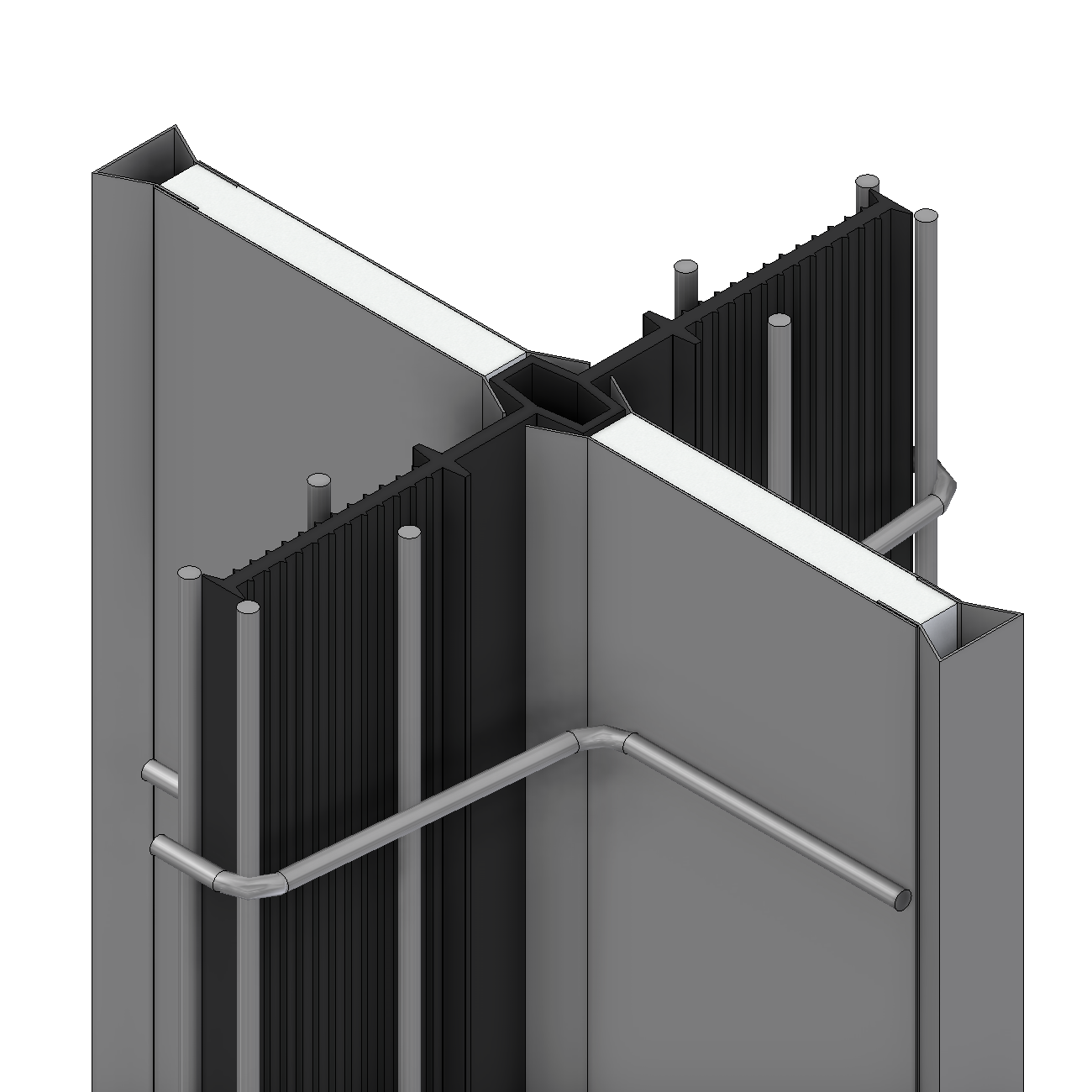

Deze DFI-elementen worden ingezet bij wanddilataties die waterdicht worden gemaakt door middel van binnenliggende dilatatie-voegenband.

Er zijn uitvoeringen leverbaar voor zowel insitu-beton als prefab holle-wand.

Aandachtspunten: de voegenband dient u separaat te bestellen, wordt niet standaard meegeleverd. Verder is een goede afstemming vóór de aanvang van het vlechtwerk noodzakelijk om inbouwproblemen te voorkomen.

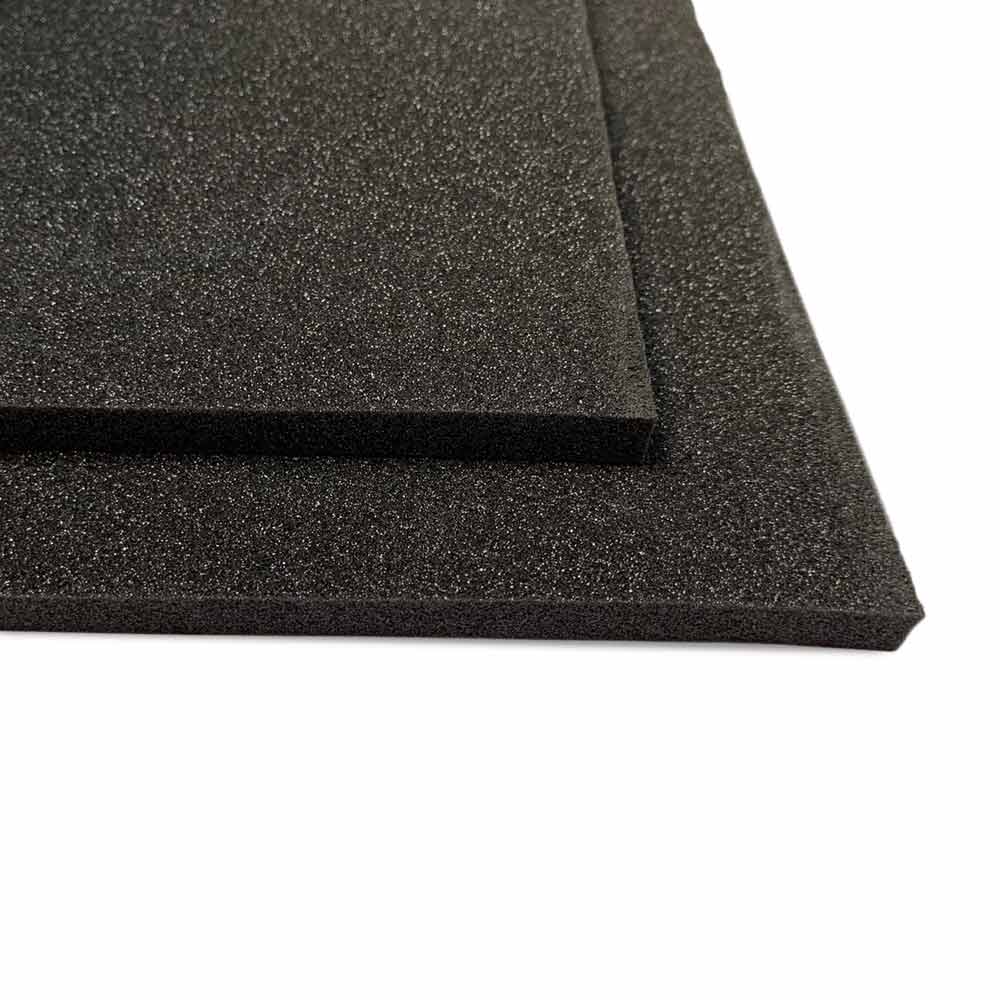

Dila Foam TA 33 is een fijncellig, natuurkundig vertakt polyethyleen schuim met een zeer fijne en gelijkmatige celstructuur. Het wordt toegepast als afdichting van dilatatievoegen, waarbij de gehele voeg tussen de beide moten wordt voorzien van Dila Foam TA 33 om ruimte voor uitzetting in de voeg te verwezenlijken. Dila Foam TA 33 wordt ook toegepast als voegvulling ter plaatse van dilatatievoegen bij het aanbrengen van een verloren bekisting in bruggen- en wegenbouw.

Dila Foam TA 33 heeft een standaard plaatafmeting van 2000 x 1000 mm en standaarddikte van 5, 10, 20, 25, 30 of 40 mm. Op aanvraag leverbaar in diverse andere diktes, oplopend met 5 mm. Dila Foam TA 33 is ook leverbaar in stroken of naar wens in projectmatig vormen (bijvoorbeeld rond).

Dila Foam TA 33 heeft een densiteit van 33 kg/m3. Dila Foam TA 33 is naast de standaard uitvoering ook leverbaar in twee brandvertragende varianten.

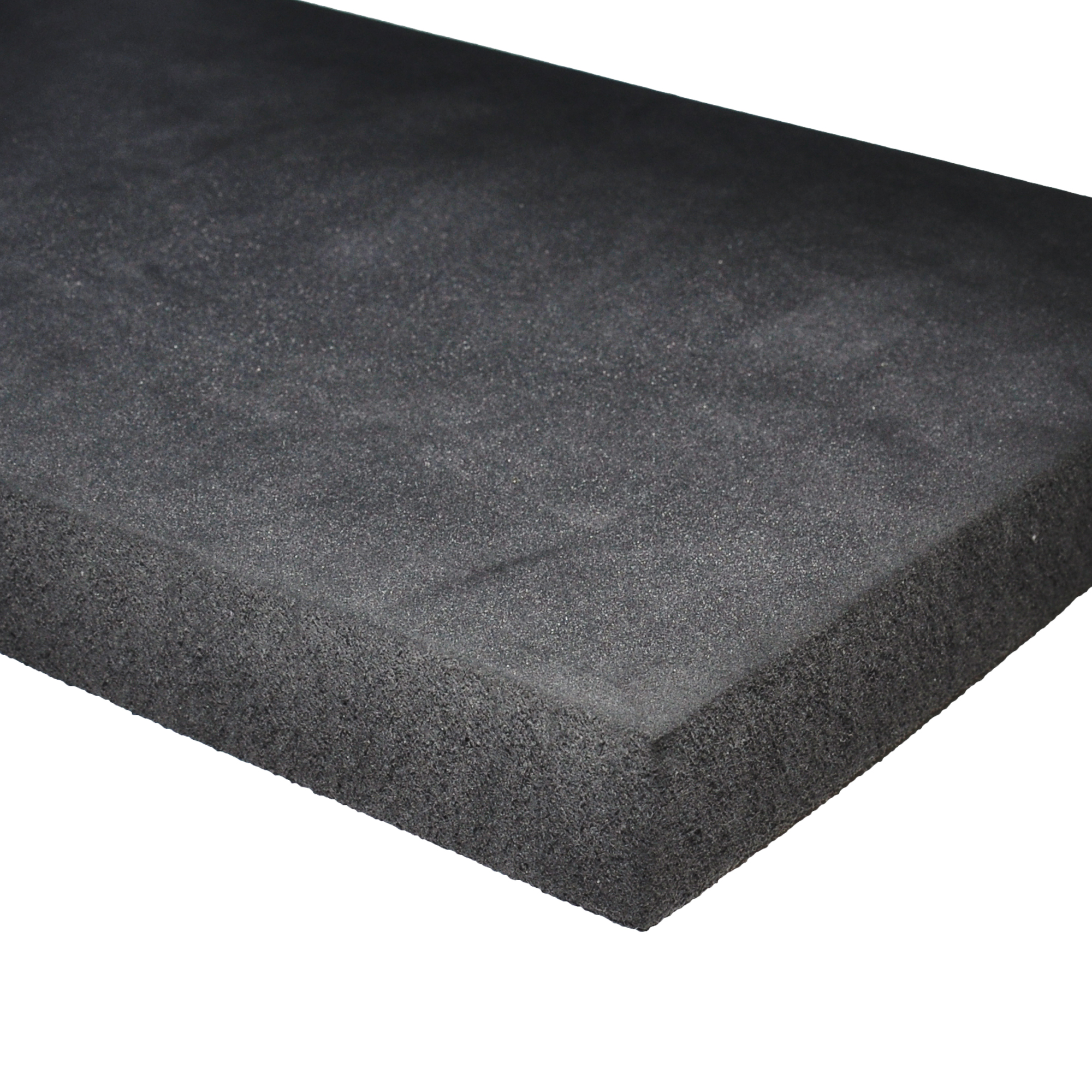

Dila Foam TA 29 is een fijncellig, natuurkundig vertakt polyethyleen schuim met een zeer fijne en gelijkmatige celstructuur. Het wordt toegepast als afdichting van dilatatievoegen, waarbij de gehele voeg tussen de beide moten wordt voorzien van Dila Foam TA 29 om ruimte voor uitzetting in de voeg te verwezenlijken. Dila Foam TA 29 wordt ook toegepast als voegvulling ter plaatse van dilatatievoegen bij het aanbrengen van een verloren bekisting in bruggen- en wegenbouw.

Dila Foam TA 29 heeft een standaard plaatafmeting van 2000 x 1000 mm en standaarddikte van 5, 10, 20, 30 of 40 mm. Op aanvraag leverbaar in diverse andere diktes, oplopend met 5 mm. Dila Foam TA 29 is ook leverbaar in stroken of naar wens in projectmatig vormen (bijvoorbeeld rond).

Dila Foam TA 29 heeft een densiteit 29 kg/m3.

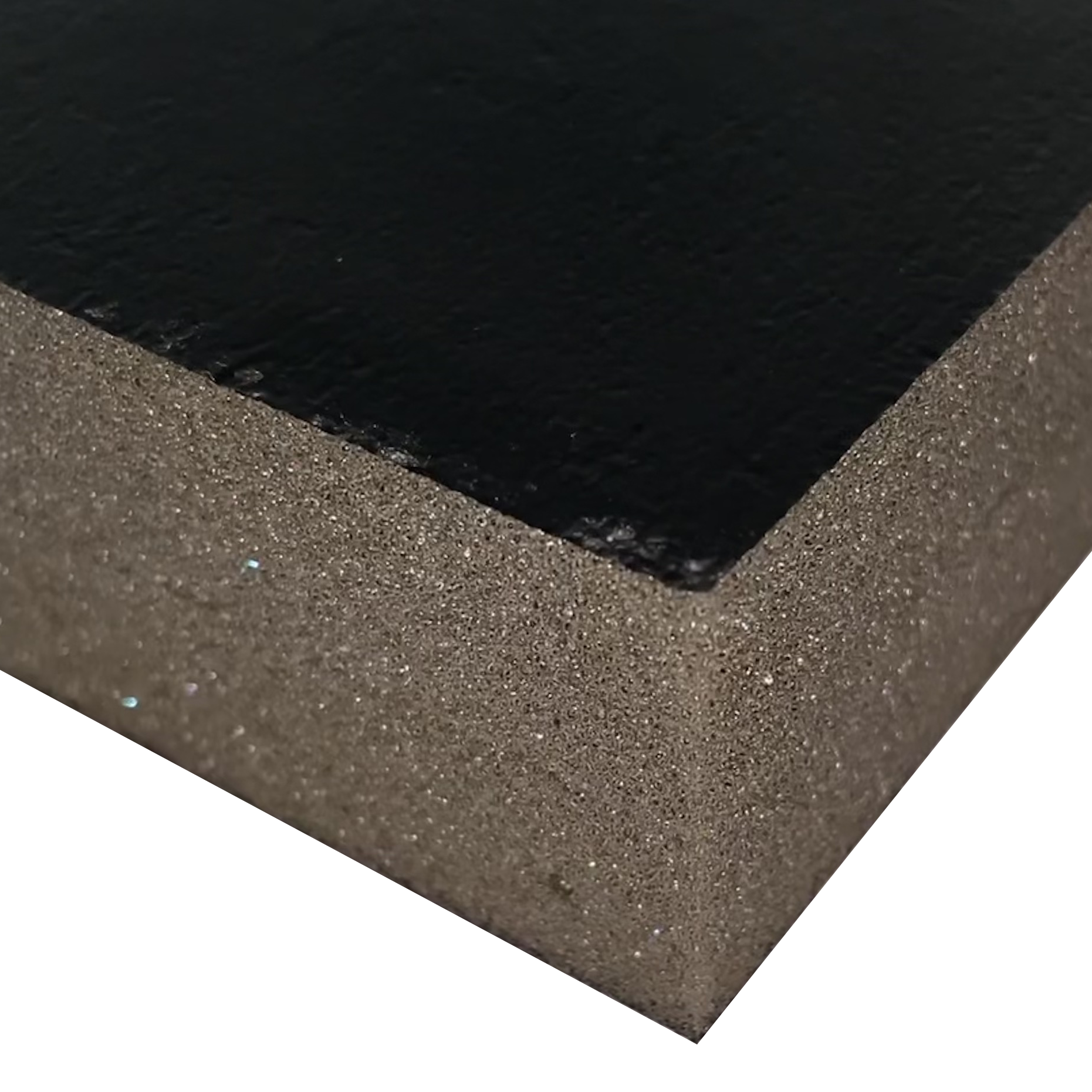

SIREX ®PE/PU/PE Cascoschuim is speciaal ontwikkeld voor het akoestisch en thermisch ontkoppelen van prefab betonelementen in de woning-, appartementen- en utiliteitsbouw.

Dit Cascoschuim is opgebouwd uit een kern van een soepel polyurethaanschuim, die aan beide zijden is voorzien van een gesloten, fijncellig, natuurkundig vertakt PE-schuim. Afhankelijk van de casco spouwbreedte is het Cascoschuim leverbaar in diverse dikten. Het wordt geleverd in gemakkelijk te verwerken stroken en bevat geen CFK’s of andere schadelijke irriterende stoffen.

Voordelen:

• Door de soepele indrukbare kern en de duurzame PE-buitenzijden is het Cascoschuim gemakkelijk te verwerken en te plaatsen als een duurzame afdichting bij verticale “knip” en horizontale “onderstop” voegen van prefab betonelementen.
• Het Cascoschuim voorkomt tijdens de montage en afbouw van het casco o.a. de instroom van mortelspecie naar de fundering en opleggingen.
• Geen hinderlijke geluidsbruggen in de spouw die in belangrijke mate afbreuk doen aan de contactgeluidsreductie-index van de woning en de geschakelde woningen onderling.
• Het Cascoschuim is licht van gewicht, duurzaam elastisch, bestand tegen alle weersinvloeden en heeft een hoge mechanische bestendigheid, waardoor het niet afbrokkelt tijdens de “open” ruwbouwfase.
